仕様
切断速度：0-30000mm /分
サポートされているグラフィックフォーマット：AI、BMP、DST、DWG、DXF、DXP、LAS、PLT、その他
アプリケーション：レーザー切断
コンディション：新品
切断厚さ：6ミリメートル
CNCかどうか：はい
冷却モード：空冷
制御ソフトウェア：FSCUT2000、Chutian特殊切断ソフトウェア
原産地：安徽省、中国（本土）
認証：CCC、ISO
提供される売り上げ後のサービス：機械類を海外に整備するために利用できるエンジニア
アプリケーション分野

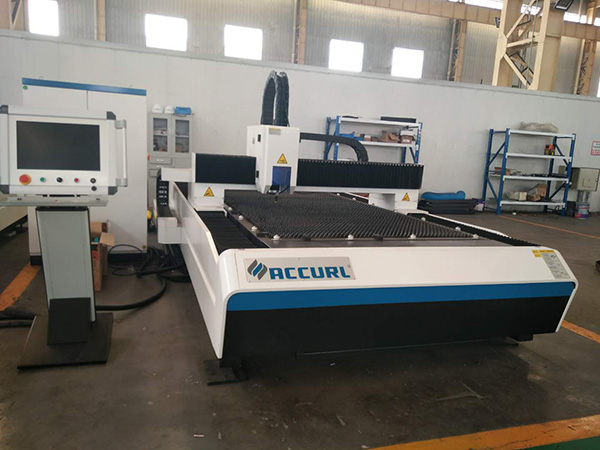

機械は私達の会社によって設計されているガントリーCNC機械および大きいCNCのフライス盤による精密アニーリングの後で、高力溶接ボディを結合して、最も洗練されたIPG / SPIレーザーを採用します。精密ボールねじ、リニアガイド駆動で良好な剛性と安定性を発揮します。主に板金を8mm以下に高速・高精度で切断するためのものです。ファイバレーザには、高ビーム品質、高輝度、高変換レート、メンテナンスフリー、低コスト、小型などの安定した信頼性の高い動作など、一連の利点があります。エアアシスト切断は、最も高度なレベルのレーザ切断です。 、ステンレス鋼、カートン鋼の精密切断に特に適しています。それは金属製品、ハードウェア、精密機械、自動車部品、眼鏡、宝石類、ネームプレート、エレクトロニクス、玩具、広告および他の産業で広く使用されています。
機械のための記述：
1.商品スキームと構成
ファイバーレーザー切断機は、ファイバーレーザー、切断ヘッド、制御システム、冷却システム、機械ユニット、排気ガス抜きシステムなどで構成されています。
製品の性能
炭素鋼、ステンレス鋼、合金鋼および他の金属材料のような板金の切断に広く使用されています。また、さまざまな形や大きさの部品を加工できます。いろいろな種類のテキスト、ロゴおよびパターンを切る。
切断範囲：板3000mm * 1500mm、
切断炭素鋼の厚さ：0.2 mm - 6 mm
切断幅：0.08 - 0.15 mm
機械X、Y、Z軸旅行3000mm * 1500mm * 100mm
位置決め精度：±0.05mm / 1000mm
繰り返し位置決め精度：±0.03mm / 1000mm
標準機アイドル回転数：30m / min
最大アイドル回転数：50m / min
1mm厚のボードO2最大切断速度：
（IPG-1000レーザー）10m / min
（SPI-CW-1500レーザー）15m / min
最大切削深さ：
炭素鋼（O2）7mm
ステンレス鋼（N2）3.5〜4mm
ステンレス（O2）6mm
3.製品システムの一覧
レーザ
ファイバーレーザー：1000W（SPIオプション）
外部光路とカッティングヘッド
レーザーカッティングヘッド高精度自動カッティングヘッド
容量センサーBCS100、自動フォロー
集束レンズ25.4 F = 100
ホストマシン
機械プラットフォームおよび付属品3000mm * 1500mmカッティングヘッド
X軸ボールネジ4010高速ネジ、35ミュートレール。台湾ヒウィン
ローリングガイド5050高速ネジのY軸、45ミュートレール。台湾ヒウィン
遊星減速機VRB140、日本シンポ
日本ベアリング、NSK
ダストカバー青島、HEMA
ドラッグチェーンPKK、中国
